EI8000S結構識圖
EI8000S結構識圖 EI8000S/G/T控制器升級工程應用說明 EI8000S/G/T控制器工程應用說明 兩線制系統部件技術參數 EI-ZFJC-E16W-8616NG EI-ZFJC-E6W-8646NQ EI-ZFJC-E8W-8648NB EI-ZFJC-E5W-8645NB（壁掛雙頭燈） EI-ZFJC-E3W-8643NB（壁掛雙頭燈） EI-ZFJC-E12W-8612NX EI-ZFJC-E8W-8648NX EI-ZFJC-E6W-8646NX 閱讀次數：1020

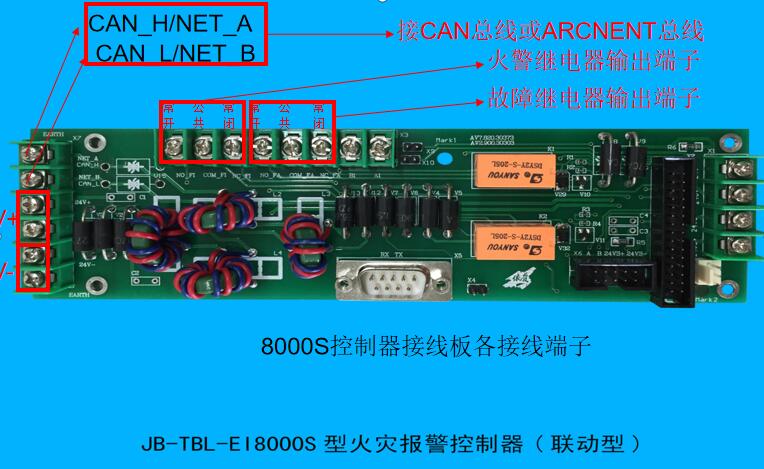

控制器內部接線端子介紹：
24V+、24V-為24V輸出端子，可用于少量外部設備，其容量為2A；
NO_FI、COM_FI、NC_FI對應繼電器的常開、公共、常閉觸點，火警時動作。NO_FA、COM_FA、NC_FA對應繼電器的常開、公共、常閉觸點，故障時動作。
CAN_H/NET_A、CAN_L/NET_B為CAN或EINet網絡連接端子。
