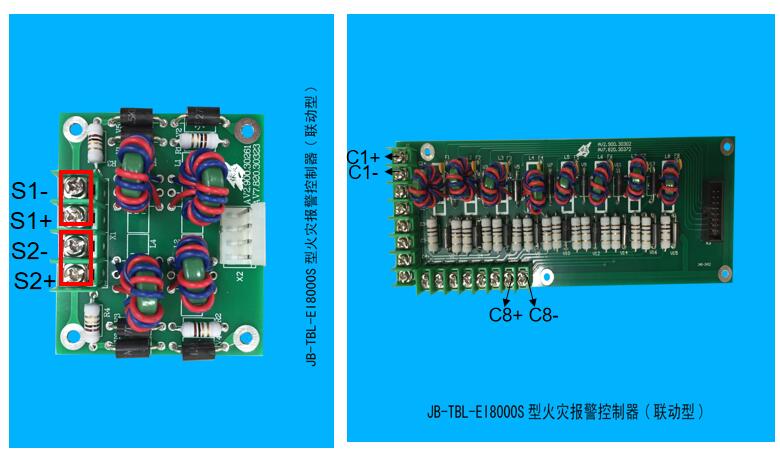

總線保護板端子：S1+、S1-，S2+、S2-，……S4+、S4-分別對應1～4回路兩總線的正、負端子，用于連接探測器、手動報警按鈕、輸入輸出模塊等系統部件，每塊回路板對應1塊總線接口板
分別對應面板上1?8組多線聯動按鍵，每組通過兩端子輸出DC24V/100mA的有源輸出信號，用于控制消防泵、噴淋泵、排煙風機等重要設備。如果設備控制端不為DC24V或所需電流超過100mA，需配接中間繼電器進行轉換；如需檢查短路、斷路或者設備反饋，需在控制末端并接6107終端負載。
